国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点
电动三通卡箍球阀有两座和四座密封结构,阀芯通道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯通道与管道口的连接状态,可实现对三条支管不同的组合控制。如今是航空航天,石油化工灌装设备、涂料设备,干燥设备、真空设备、电镀设备、清洗设备、实验设备、消防设备、暖通空调、生物制药、医疗器机、农业机械、食品机械、纺织印染、船舶工业、自动控制、环保水处理等行业的首选产品。
技术参数
公称通径 |
DN15~50 |
连接方式 |
螺纹 |
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
控制方式 |
开关型、调节型 |
电源电压 |
AC220V、AC380V、DC24V(其它订做) |
公称压力 |
PN6、PN10、PN16 |
介提温度 |
-30~425℃ |
环境温度 |
标准型:-20~150℃ |
防护等级 |
IP67 |
阀体材质 |
碳钢、不锈钢 |
密封材质 |
聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、全内衬聚四氟乙烯(F46/F4) |
备注:其它特殊密封材质或特殊温度亦可根据密户要求设计选型

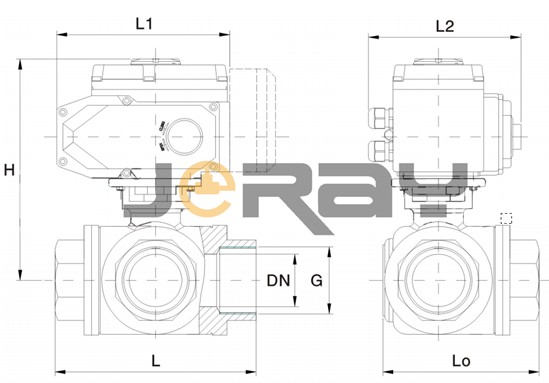

主要外形尺寸—PN16(16bar)
公称 通径DN |
尺寸 |
|||||
L |
L1 |
L2 |
H |
Lo |
G |
|
DN15 |
68 |
165 |
150 |
223 |
34 |
1/2 |
DN20 |
78 |
165 |
150 |
230 |
39 |
3/4 |
DN25 |
86 |
165 |
150 |
240 |
43 |
1 |
DN32 |
111 |
165 |
150 |
255 |
55.5 |
11/4 |
DN40 |
126 |
190 |
170 |
270 |
63 |
11/2 |
DN50 |
143 |
190 |
170 |
280 |
71.5 |
2 |
特殊选项
防爆型 |
防爆等级:Exd II BT4 |
调节型 |
输入4~20mA、0~5V、0~10V等信号,实瑞阀门调节功能 |
开关型 |
电动执行器配手动装置,开、关阀功能 |
备注:1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格,具体参数和外尺寸请联系我们索取。
选择型号
3BV3-□□□□□-□□ 3BV3三通螺纹球阀系列 |
|||||||
系列 |
操作类型 |
阀门口径 |
阀体材质 |
密封 |
公称压力 |
三通流向 |
|
3BV3- |
M:手动 |
15:1/2" |
A:304 |
F:PTFE |
16:1.6MPa |
L1:L型配置1 |
|
|
D:气动(双作用) |
20:3/4" |
B:316 |
L:PPL |
25:2.5MPa |
L2:L型配置2 |
|
|
S:气动(单作用) |
25:1" |
D:304L |
|
40:4.0MPa |
L3:L型配置3 |
|
|
DM:气动(DA)+ 手轮 |
32:1-1/4" |
E:316L |
|
63:6.3MPa |
T1:T型配置1 |
|
|
SM:气动(SR)+ 手轮 |
40:1-1/2" |
|
|
|
T2:T型配置2 |
|
|
E:AC220V电动开关型 |
50:2" |
|
|
|
T3:T型配置3 |
|
|
F:AC380V电动开关型 |
|
|
|
|
T3:T型配置4 |
|
|
G:DC24V电动开关型 |
|
|
|
|
|
|
|
T:AC220V电动调节型 |
|
|
|
|
|
|
|
K:电动快开型 |
|
|
|
|
|
|
选项(可选项) |
|||||||
EX:防爆电动头 |
S1:电磁阀AC220(限气动) |
||||||
S2:电磁阀DC24V(限气动) |
S3:电磁阀AC110V(限气动) |
||||||
S4:防爆电磁阀AC220(限气动) |
S5:防爆电磁阀DC24V(限气动) |
||||||
A1:限位开关(限气动) |
A2:防爆限位开关(限气动) |
||||||
D1:定位器(限气动) |
D2:防爆定位器(限气动) |
