设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点
电动卡箍蝶阀经过精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角保证卫生,且容易清洗。电动卡箍蝶阀广泛应用于食品机械、农业机械、医疗器械、化学工程、生物制药、酿酒设备、真空设备和航天航空等领域。
技术参数
公称通径 |
DN25~DN108 |
连接方式 |
卡箍 |
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
控制方式 |
开关型、调节型 |
电源电压 |
AC220V、AC380V、DC24V(其它订做) |
公称压力 |
PN6、PN10、PN16 |
介质温度 |
-30~180℃ |
环境温度 |
标准型:-20~80℃ |
防护等级 |
IP67 |
阀体材质 |
不锈钢 |
密封材质 |
聚四氟乙烯(F)、食品级硅橡胶 |
备注:其它特殊密封材质或特殊温度亦可根据密户要求设计选型

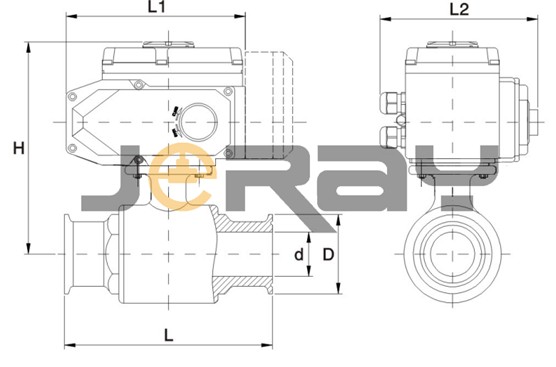

主要外形尺寸—PN16(16bar)
公称 通径DN |
尺寸 |
|||||
L |
L1 |
L2 |
H |
d |
D |
|
DN20 |
105 |
165 |
150 |
185 |
16.1 |
50.5 |
DN25 |
120 |
165 |
150 |
190 |
22.4 |
50.5 |
DN32 |
127 |
165 |
150 |
195 |
28.8 |
50.5 |
DN38 |
137 |
165 |
150 |
210 |
35.1 |
50.5 |
DN45 |
152 |
190 |
170 |
210 |
35.1 |
64 |
DN51 |
170 |
190 |
170 |
220 |
47.8 |
64 |
DN57 |
170 |
190 |
170 |
225 |
53 |
77.5 |
DN63 |
180 |
270 |
220 |
265 |
59.5 |
77.5 |
DN76 |
215 |
270 |
220 |
280 |
70 |
91 |
DN89 |
235 |
270 |
220 |
290 |
85 |
106 |
DN102 |
295 |
270 |
220 |
295 |
97 |
119 |
特殊选项
防爆型 |
防爆等级:Exd II BT4 |
调节型 |
输入4~20mA、0~5V、0~10V等信号,实瑞阀门调节功能 |
开关型 |
电动执行器配手动装置,开、关阀功能 |
备注:1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要深圳市或加大执行器规格,具体参数和外尺寸请身我们索取。
