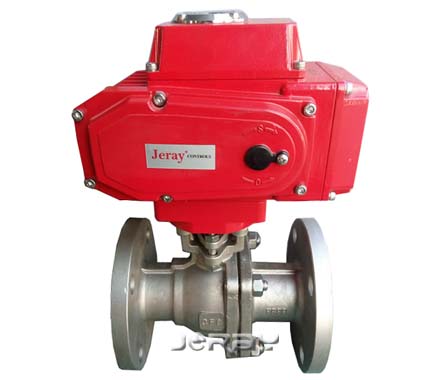

设计特点
于阀高平台结构、ISO5211连接标准、安装中专业和方便
双向密封、介质任意流向、自动补偿、自洁功能
流通性好、品质优良、精巧美观、启闭力矩小、寿命长
技术精湛、密封可靠、应用广泛、替代进品
阀杆防爆出设计、防火结构设计、球阀与阀体之间带防静电装置
产品应用
电动球阀是工业自动化控制系统中的重要执行机构,可远距离集中控制能满足计算机程控的需要,如今产品广泛应用于石油化工、航天航空国防军工、造纸、钢铁冶金、污水处理、锅炉给水等各种领域的高精度调节环节,特别适用于制浆、造纸生产过程中的浆白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节
技术参数
公称通径 |
DN25~DN200 |
连接方式 |
法兰 |
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
控制方式 |
开关型、调节型 |
电源电压 |
SC220V、AC380V、DC24V(其它订做) |
介提温度 |
-30~425℃ |
环境温度 |
标准型:-20~80℃ |
防护等级 |
IP67 |
阀体材质 |
碳钢、不锈钢 |
密封材质 |
聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质哈金(Y) |

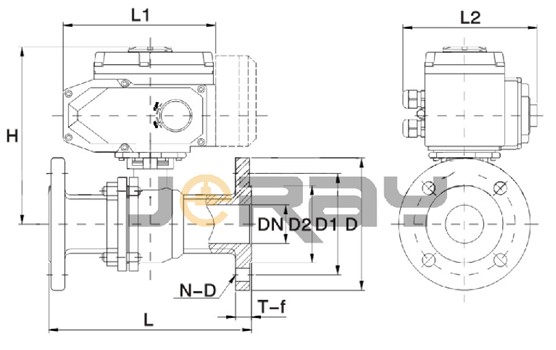

主要外形尺寸(PN16)
公称通径DN |
尺寸(mm) |
||||||||
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T-f |
N-D |
|
DN15 |
130 |
165 |
150 |
185 |
95 |
65 |
45 |
14-2 |
4-14 |
DN20 |
140 |
165 |
150 |
190 |
105 |
75 |
55 |
16-2 |
4-14 |
DN32 |
150 |
165 |
150 |
200 |
115 |
85 |
65 |
16-2 |
4-14 |
DN40 |
165 |
165 |
150 |
206 |
135 |
100 |
78 |
18-2 |
4-18 |
DN50 |
180 |
190 |
170 |
216 |
145 |
110 |
85 |
18-3 |
4-18 |
DN65 |
220 |
190 |
170 |
244 |
180 |
145 |
120 |
20-3 |
4-18 |
DN80 |
250 |
270 |
220 |
284 |
195 |
160 |
135 |
20-3 |
8-18 |
DN100 |
280 |
270 |
220 |
310 |
215 |
180 |
155 |
22-3 |
8-18 |
DN125 |
320 |
270 |
220 |
353 |
245 |
210 |
185 |
22-3 |
8-18 |
DN150 |
360 |
270 |
220 |
372 |
280 |
240 |
210 |
24-3 |
8-23 |
DN200 |
400 |
270 |
220 |
423 |
335 |
295 |
265 |
24-3 |
12-23 |
特殊选项
防爆型 |
防爆等级:Exd II BT4 |
调节型 |
输入4~20mA、0~5V、0~10V等信号,实瑞阀门调节功能 |
开关型 |
电动执行器配手动装置,开、关阀功能 |
备注:1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格,具体参数和外尺寸请联系我们索取。

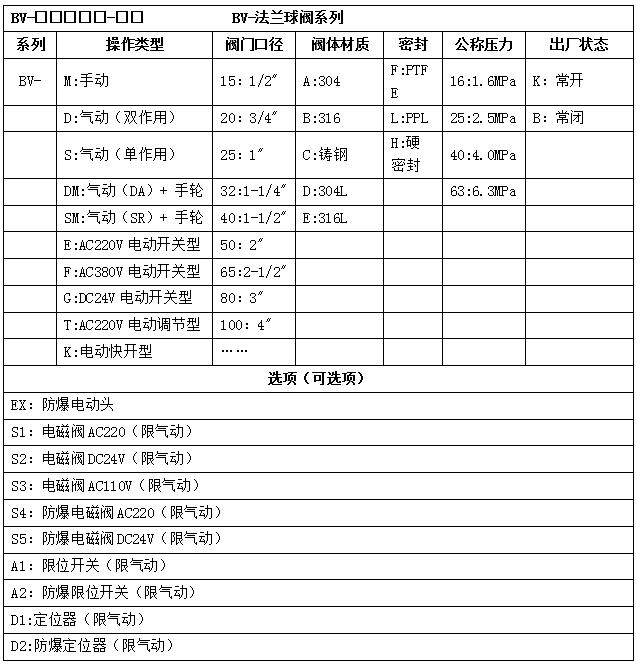

型号选型
