V型球芯切口、自清洁功能、适用粘稠纤维颗粒流体
美系精装、技术精湛、世界品质、替代进品
阀体采用整体式结构、避免中部法兰连接可能造成的泄漏
波形弹簧预紧、阀座与阀芯紧密接触、密封性能好并能自动补偿
阀杆花键连接、配有自润滑軕承固定、回转性能高、稳定性能好、承载扭矩大、设节精度高
产品应用
电动V型球阀阀芯设计成带有特殊形装的V型切口，具有精确的流量特性和控制功用能，使用产品广泛应用于石油化工、航天航空国防军工、造纸、钢铁冶金、污水处理、锅炉给水等各种领域的高精度调节环节，特别适用于制浆、造纸生产过程中的浆白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节
技术参数
|
公称通径 |
DN25~DN300 |
|
连接方式 |
法兰 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
SC220V、AC380V、DC24V（其它订做） |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~80℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质哈金（Y） |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型

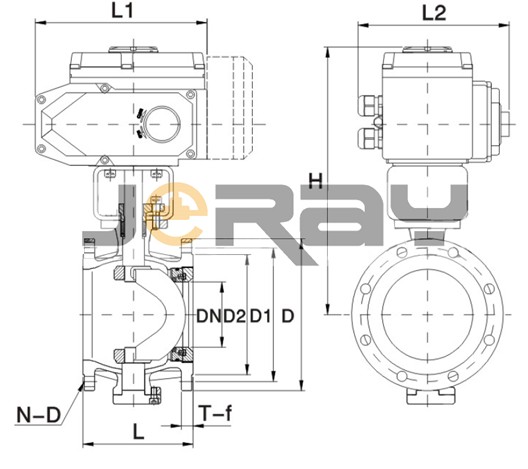

主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
T |
N-D |
|
|
DN25 |
102 |
165 |
150 |
245 |
115 |
85 |
65 |
14 |
4-14 |
|
DN32 |
102 |
165 |
150 |
255 |
135 |
100 |
78 |
16 |
4-18 |
|
DN40 |
114 |
165 |
150 |
270 |
160 |
125 |
100 |
16 |
4-18 |
|
DN50 |
124 |
165 |
150 |
270 |
160 |
125 |
100 |
16 |
4-18 |
|
DN65 |
145 |
190 |
170 |
300 |
180 |
145 |
120 |
18 |
4-18 |
|
DN80 |
165 |
190 |
170 |
305 |
195 |
160 |
125 |
20 |
8-18 |
|
DN100 |
194 |
190 |
170 |
315 |
215 |
180 |
155 |
20 |
8-18 |
|
DN125 |
213 |
270 |
220 |
370 |
245 |
210 |
185 |
22 |
8-18 |
|
DN150 |
229 |
270 |
220 |
370 |
245 |
210 |
185 |
22 |
8-18 |
|
DN200 |
243 |
270 |
220 |
415 |
335 |
295 |
265 |
26 |
12-23 |
|
DN250 |
297 |
270 |
220 |
465 |
405 |
355 |
320 |
30 |
12-25 |
|
DN300 |
338 |
270 |
220 |
490 |
460 |
410 |
375 |
30 |
12-25 |
特殊选项
|
防爆型 |
防爆等级：Exd II BT4 |
|
调节型 |
输入4~20mA、0~5V、0~10V等信号，实瑞阀门调节功能 |
|
开关型 |
电动执行器配手动装置，开、关阀功能 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请联系我们索取。

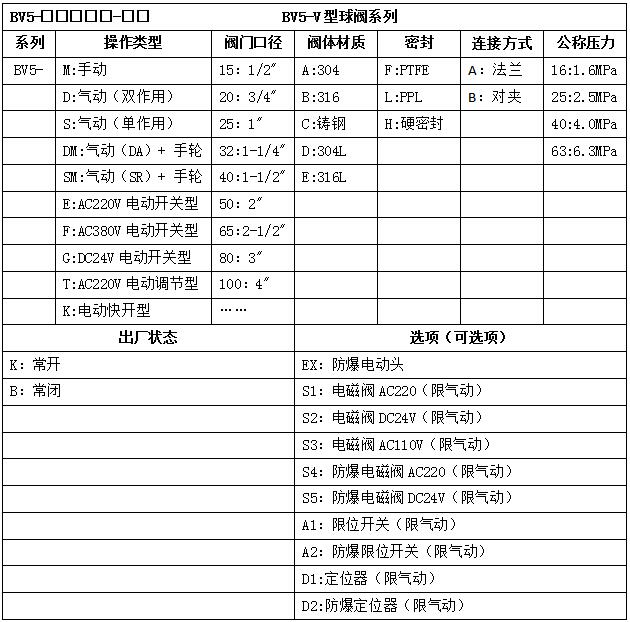

型号选型表
