设计特点
国产精品、技术精湛、密封可靠、应用广泛、替代进口
流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长
球阀高平台结构ISO5211连接标准、安装更加专业和方便
开启灵活、工作稳定、结构紧凑、轻巧美观
产品应用与特点

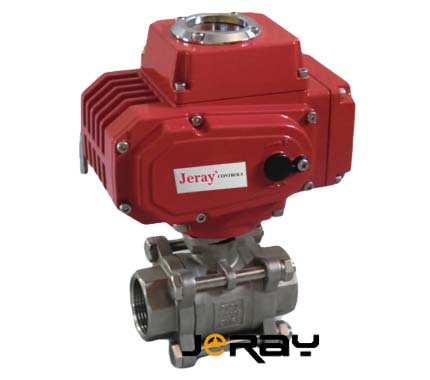

电动三片式球阀近年最广泛采用的一种新型阀门，有着自身优越性、开关无摩擦、密封不会受到磨损、启闭力矩小，选配电动执行器以精巧型为主在现对介质的切断或调节。如今是石油化工、灌装设备、酿酒设备、涂料设备、干燥设备、真空设备、燃气设备、电镀设备、空分设备、清洗设备、实验设备、测试设备、消防设备、暖通空调、生物制药、医疗器机、农业机械、食品机械、橡塑机械、工程机械、纺织印染、船舶工业、自动控制、环保水处理等行业的首选产品。
技术参数
|
公称通径 |
DN25~DN100 |
|
连接方式 |
内螺纹 |
|
执行器选配 |
JRV系列、JRQ系列及进品执行器系列 |
|
控制方式 |
开关型、调节型 |
|
电源电压 |
AC220V、AC380V、DC24V（其它订做） |
|
公称压力 |
PN6、PN10、PN16 |
|
介提温度 |
-30~425℃ |
|
环境温度 |
标准型：-20~150℃ |
|
防护等级 |
IP67 |
|
阀体材质 |
碳钢、不锈钢 |
|
密封材质 |
聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、全内衬聚四氟乙烯（F46/F4） |
备注：其它特殊密封材质或特殊温度亦可根据密户要求设计选型
主要外形尺寸—PN16（16bar）
|
公称 通径DN |
尺寸 |
||||
|
L |
L1 |
L2 |
H |
G |
|
|
DN10 |
63 |
65 |
150 |
215 |
1/4 |
|
DN15 |
65 |
165 |
150 |
223 |
1/2 |
|
DN20 |
75 |
165 |
150 |
230 |
3/4 |
|
DN25 |
82 |
165 |
150 |
190 |
1 |
|
DN32 |
96 |
165 |
150 |
195 |
11/4 |
|
DN40 |
105 |
190 |
170 |
210 |
11/2 |
|
DN50 |
126 |
190 |
170 |
220 |
2 |
|
DN65 |
166 |
190 |
170 |
235 |
21/2 |
|
DN80 |
192 |
270 |
220 |
280 |
3 |
|
DN100 |
252 |
270 |
220 |
295 |
4 |
特殊选项
|
防爆型 |
防爆等级：Exd II BT4 |
|
调节型 |
输入4~20mA、0~5V、0~10V等信号，实瑞阀门调节功能 |
|
开关型 |
电动执行器配手动装置，开、关阀功能 |
备注：1、电动执行器的参数和选配请查阅执行器资料
2、如有特殊工况要求或加大执行器规格，具体参数和外尺寸请联系我们索取。
