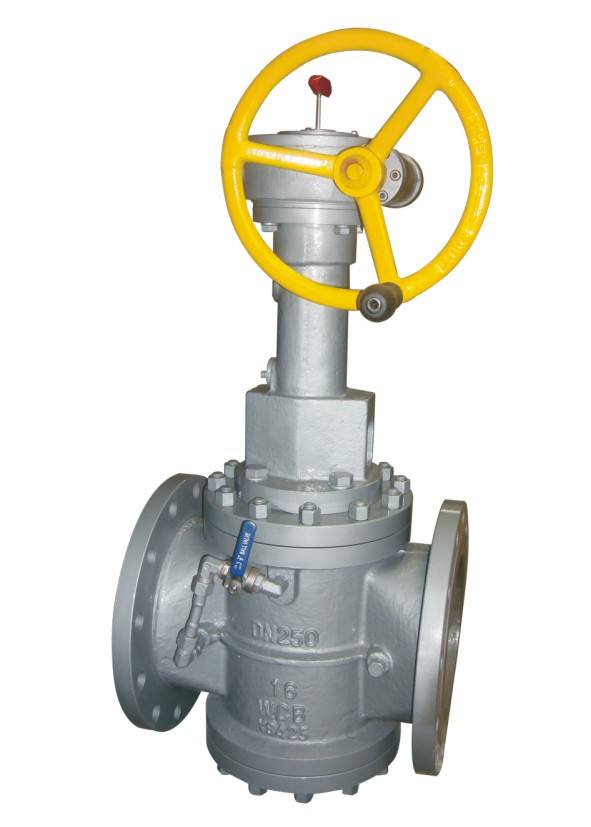

手轮传动双密封轨道阀TG4X
概述
手轮传动双密封轨道阀TG4X是我公司在借鉴国外先进技术的基础上，自行设计开发成功的新型阀门。此阀具有最佳的双关断及泄放功能，能实现管线的彻底关断。广泛应用于原油及其它产品管线、炼油厂、计量系统、石化行业、液化石油天然气管线、军事设施、海上运输等领域。
操作说明双密封旋塞阀门的开启或关断是由阀瓣的径向移动及左、右旋转90°实现的。左旋（逆时针）时开启，右旋（顺时针）时关断。手轮操作阀门一般要旋转4—6圈方可开启或关断。阀门的指示器与管线轴线平行时为开启，与轴线垂直时为关断。

技术参数

1．6MP a 缩径
公称通径	操纵器	A	B	C	D	D1	D2	N－￠d	F1	F2	E	G	H	○	参考重量 kg
50	KG04J	726	400	153	165	125	99	4－￠18	178	230	265	240	80	3／8″	48
65	KG04J	726	400	153	185	145	118	4－￠18	190	222	265	240	80	3／8″	55
80	KG04J	726	400	153	200	160	132	8－￠18	203	241	265	240	80	3／8″	53
100	KG05J	904	528	193	200	180	156	8－￠18	229	305	265	350	125	1／2″	93
125	KG05J	933	538	206	250	210	184	8－￠18	254	356	265	350	140	1／2″	108
150	KG05J	976	558	229	285	240	211	8－￠22	287	394	265	400	280	1／2″	153
200	KG06J	1151	635	300	340	295	266	12－￠22	292	457	265	450	300	1／2″	235
250	KG07J	1325	747	330	405	355	319	12－￠26	330	533	315	450	355	1／2″	307
300	KG07J	1479	873	375	460	410	370	12－￠26	356	610	315	450	405	1／2″	313
350	KG08J	1500	876	415	520	470	429	16－￠26	381	686	370	500	480	1／2″	607
400	KG08J	1804	1042	470	580	525	480	16－￠30	406	762	370	500	530	1／2″	738
450	KG08J	1664	967	405	640	585	548	20－￠30	864	864	370	500	355	1／2″	1250
500	KG08J	1714	992	430	715	650	609	20－￠33	914	914	370	500	430	1／2″	1396
600	KGOIOJ	2285	1256	640	840	770	720	20－￠36	1057	914	420	500	430	1／2″	1868

2．5Mpa 缩径
公称通径	操纵器	A	B	C	D	D1	D2	N－￠d	E	F	G	H	○	参考重量 kg
50	KG04J	726	400	153	165	125	99	4－￠18	265	230	250	80	3／8″	53
65	KG04J	726	400	153	185	145	118	8－￠18	265	241	250	80	3／8″	62
80	KG04J	726	400	153	200	160	132	8－￠18	265	283	250	80	3／8″	78
100	KG05J	904	528	193	235	190	156	8－￠22	265	305	400	115	1／2″	110
125	KG06J	933	538	206	270	220	184	8－￠26	265	400	400	200	1／2″	173
150	KG06J	976	558	229	300	250	211	8－￠26	265	403	450	200	1／2″	183
200	KG07J	1151	635	300	360	310	274	12－￠26	315	419	450	280	1／2″	283
250	KG07J	1320	795	315	425	370	330	12－￠30	315	457	450	330	1／2″	400
300	KG08J	1610	925	420	485	430	389	16－￠33	370	502	450	405	1／2″	687
350	KG08J	1480	875	370	555	490	448	16－￠33	370	762	500	380	1／2″	975
400	KG08J	1550	925	355	620	550	503	16－￠36	370	838	500	440	1／2″	1330
450	KG08J	1800	1025	520	670	600	548	20－￠36	370	914	500	330	1／2″	1520
500	KG10J	2250	1220	620	730	660	609	20－￠36	420	991	500	355	1／2″	1900
600	KG10J	2285	1256	640	845	770	720	20－￠36	420	1143	500	370	1／2″	2168

4．0Mpa 缩径
公称通径	操纵器	A	B	C	D	D1	D2	N－￠d	D3	F2	E	F	G	H	○	参考重量 kg
50	KG04J	726	400	153	165	125	99	4－￠18	88	3	265	230	250	80	3／8″	49
65	KG04J	726	400	153	185	145	118	8－￠18	110	3	265	283	250	80	3／8″	58
80	KG04J	726	400	153	200	160	132	8－￠18	121	3	265	283	250	80	3／8″	75
100	KG05J	904	528	193	235	190	156	8－￠22	150	3.5	265	305	400	115	1／2″	115
125	KG06J	933	538	206	270	220	184	8－￠26	176	3.5	315	403	450	200	1／2″	180
150	KG06J	976	558	229	300	250	211	8－￠26	204	3.5	315	403	450	200	1／2″	197
200	KG07J	1151	635	300	375	320	284	12－￠30	260	3.5	315	419	450	280	1／2″	305
250	KG07J	1320	795	315	450	385	345	12－￠33	313	3.5	315	457	450	330	1／2″	477
300	KG08J	1610	925	420	515	450	409	16－￠33	364	3.5	370	502	450	405	1／2″	703
350	KG08J	1480	875	370	580	510	465	16－￠36	422	4	370	762	500	380	1／2″	1035
400	KG08J	1550	925	355	660	585	535	16－￠39	474	4	370	838	500	440	1／2″	1430
450	KG08J	1800	1025	520	685	610	560	20－￠39	524	4	370	914	500	330	1／2″	1650
500	KG10J	2250	1220	620	755	670	615	20－￠42	576	4	420	991	500	355	1／2″	2006
600	KG10J	2285	1256	640	890	795	735	20－￠48	676	4.	420	1143	500	355	1／2″	2250

6.4Mpa 缩径
50	KG06J	721	399	150	175	135	105		4－￠22			88	4		265	292	250	80	1／2″	95
65	KG06J	730	399	150	200	160	130		8－￠22			110	4		265	330	250	80	1／2″	110
80	KG06J	755	405	178	210	170	140		8－￠22			121	4		265	356	250	80	1／2″	120
100	KG06J	934	637	196	250	200	168		8－￠24			150	4.5		265	432	400	115	1／2″	180
125	KG06J	1228	656	260	295	240	202		8－￠30			176	4.5		315	508	450	200	1／2″	210
150	KG06J	1228	656	260	340	280	240		8－￠33			204	4.5		315	559	450	200	1／2″	325
200	KG07J	1322	759	250	405	345	300		12－￠33			260	4.5		315	660	450	280	1／2″	482
250	KG08J	1697	858	310	470	400	352		12－￠39			313	4.5		315	787	450	330	1／2″	726
300	KG08J	1705	858	310	530	460	412		16－￠39			364	4.5		370	838	450	405	1／2″	985
350	KG10J	2108	1193	495	595	525	475		16－￠39			422	5		370	889	500	380	1／2″	1435
400	KG10J	2118	1193	495	670	585	525		16－￠45			474	5		370	991	500	440	1／2″	1830
10.0Mpa 缩径
50	KG06J	721	399	150	165	127		103		4－￠20	93.7			5	265	292	250	80	1／2″	95
65	KG06J	730	399	150	190	149		116		8－￠22	106.4			5	265	330	250	80	1／2″	110
80	KG06J	755	405	178	210	168.5		138		8－￠22	128.6			5	265	356	250	80	1／2″	120
100	KG06J	934	637	196	275	216		168		8－￠26	158.8			5	265	432	400	<, ;, DIV>115	1／2″	180
125	KG06J	1228	656	260	330	267		197		8－￠30	187.3			5	315	508	450	200	1／2″	210
150	KG06J	1228	656	260	355	292		227		12－￠30	217.5			5	315	559	450	200	1／2″	325
200	KG07J	1322	759	250	420	349		281		12－￠33	271.5			5	315	660	450	280	1／2″	482
250	KG08J	1697	858	310	510	432		335		12－￠36	325.4			5	315	787	450	330	1／2″	726
300	KG08J	1705	858	310	560	489		392		20－￠36	382.6			5	370	838	450	405	1／2″	985
350	KG10J	2108	1193	495	605	527		424		20－￠39	414.3			5	370	889	500	380	1／2″	1435
400	KG10J	2118	1193	495	685	603		481		20－￠42	471.5			5	370	991	500	440	1／2″	1830
