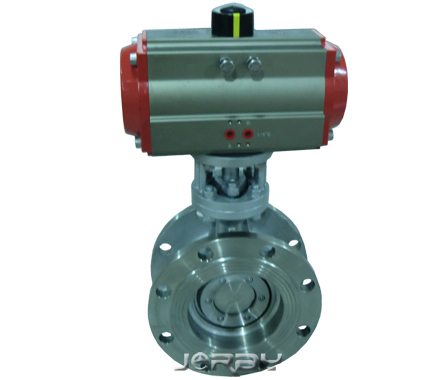

BFV13-气动法兰偏心蝶阀

产品类别:气动蝶阀


设计特点

国产精品、技术精湛、密封可靠、应用广泛、替代进口

流动通性能好、品质优良、精巧美观、启闭力矩小、寿寿长

球阀高平台结构ISO5211连接标准、安装更加专业和方便

开启灵活、工作稳定、结构紧凑、轻巧美观

本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或设节介质流量之用。

耐高温、耐高压、耐磨损、防火、使用寿命长

三维偏心原理设计、蝶板开启瞬间分离密封面、多层次密封结构、密封性能卓越。

技术规范

设计依据

GB标准系列

ANSI标准系列

设计标准

GB/T12238

API609

结构长度

对连式连接

GB/T12221

ASMEB16.10

连接法兰尺寸

GB/T9113JB/T79

ANSI B16.5(2~24”)”

ANSI B16.4726~32 “

试验与试验

GB/T9092

API 598

备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造

技术参数

公称通径

DN50~800

连接方式

法兰

气缸选配

JRP系列、JRS系列、JRG系列及进口执行器系列

气缸形式

双作用、单作用(弹簧复位)

控制方式

二位切断(开关型)、调节型、三段式(开度可选)

公称压力

162540Bar150LB300LB10K20K(如需更高压力订货时请注明)

气源压力

双作用:4~8Bar,单作用:5~8Bar

介质温度

-40~450

环境温度

标准型:-20~80

阀体材质

碳钢、不锈钢

密封材质

聚四氟乙烯、对位聚苯、金属硬密封、硬质合金

备注:其它特殊密封材质或特殊温度亦可根据客户要求设计选型

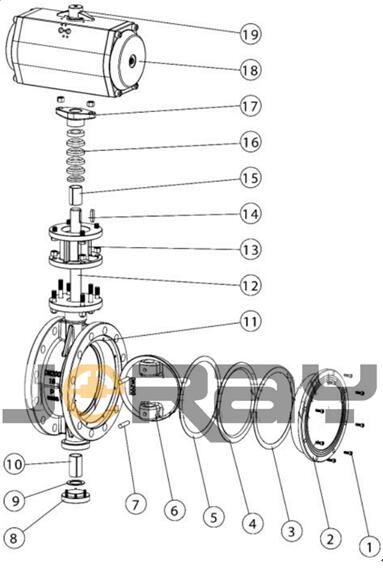

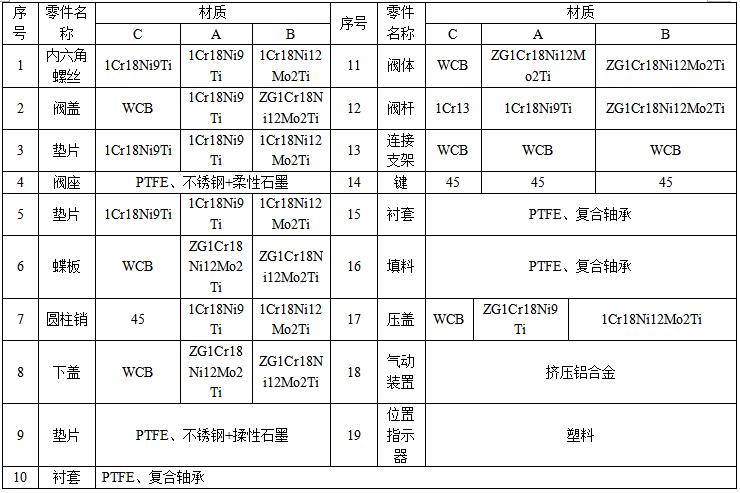

主要零件材质表

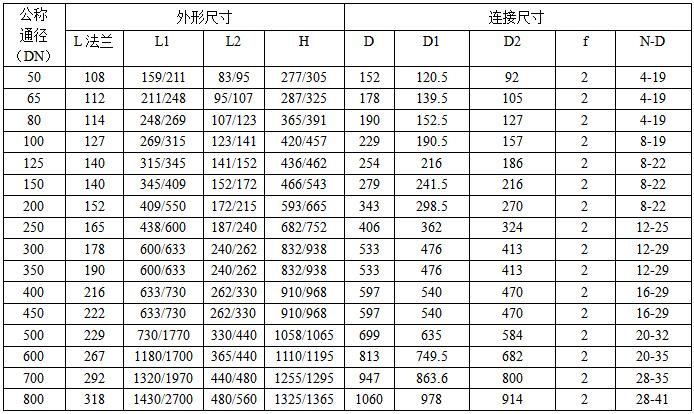

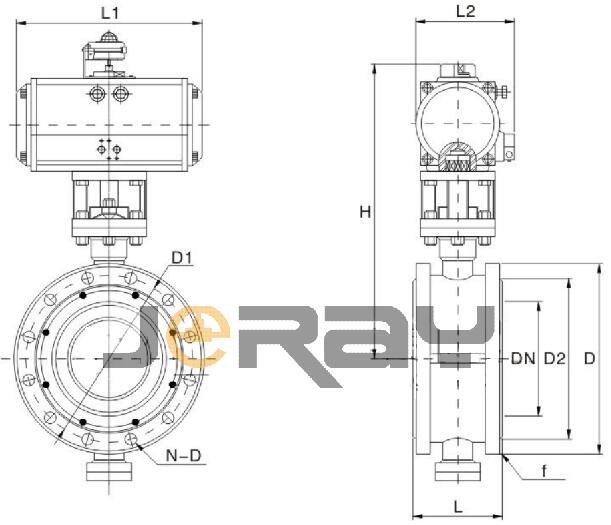

主要尺外形尺寸—PN1616bar)

主要外形尺寸—PN25(25bar)

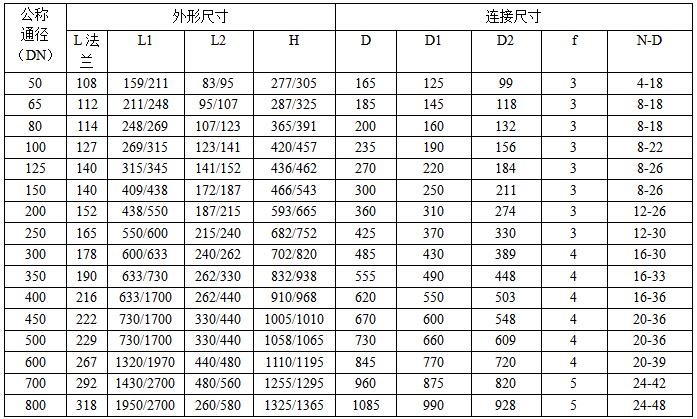

主要外形尺寸—PN40(40bar)

主要外形尺寸—Class150

备注:根据不同的阀门扭矩,不同的气源压力及不同的实际工况,选择相匹想的执行器其相关外形尺寸也随之变化。

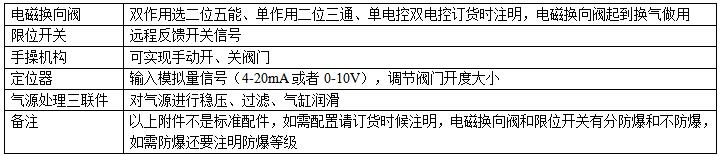

附件选型及用处

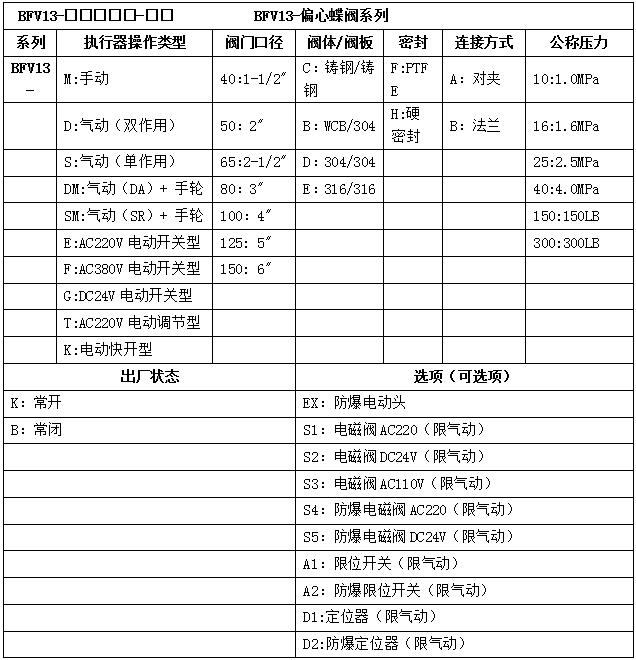

选型表
