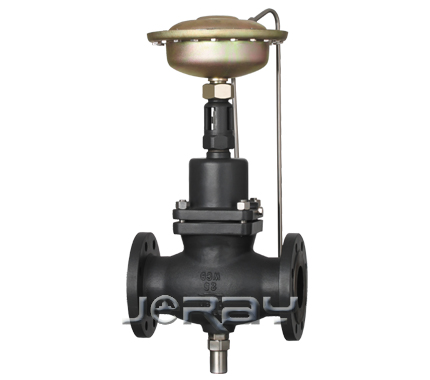

JR300L01Y自力式流量控制阀由一个带设定流量的控制阀门和执行器组成。
适用于非腐蚀性的液体，在系统管道中的流量控制。
主要特点如下：
1：具有压力平衡功能，灵敏度高
2：低噪音，性能可靠，免于维护
3：采用标准摸块化设计
4：通过节流阀按标准图调节流量，方便快捷。
5、通过组合件，可以进行多项组合控制
工作原理
被控介质输入阀以后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的，反之，同理。
设定被控介质的流量用调整节流阀与阀座的相对位置来确定。
技术参数和性能
|
阀体 |
||||||
|
公称通径 |
DN15~DN250mm |
|||||
|
公称压力 |
PN1.6、4.0MPa |
|||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB（特殊可按用户提供） |
|||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450)、铸不锈钢（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti |
|||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi) |
||||
|
软密封 |
不锈钢镶嵌橡胶圈 |
|||||
|
压力平衡 |
不锈钢波纹管（DN15~DN125）、平衡膜片（DN150~DN250） |
|||||
|
执行器 |
||||||
|
有效面积（c㎡） |
250 |
630 |
||||
|
允许上下膜室之间最大压差（Mpa） |
0.4 |
0.15 |
||||
|
材料 |
膜盖：钢板镀锌，膜片：EPDM或FKM夹纤维 |
|||||
|
控制管线、接头 |
钢管或钢管Φ10×1（mm）。卡套式接头：R1/4” |
|||||
|
性能 |
||||||
|
设定值偏差 |
±8% |
|||||
|
允许泄漏量（在规定实验条件下） |
硬密封 |
4×0.01%阀额定容量 |
||||
|
软密封 |
DN15~50 |
DN65~125 |
DN15~250 |
|||
|
10气泡/min |
20气泡/min |
40气泡/min |
||||
|
允许工作温度 |
||||||||||||||||||||
|
公称通径 |
DN15~150mm |
|||||||||||||||||||
|
密封型式 |
硬密封 |
≤200℃ |
||||||||||||||||||
|
软密封 |
≤150℃ |
|||||||||||||||||||
|
客定流量系数、噪音衡量系数、允许压差 |
||||||||||||||||||||
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
40 |
65 |
80 |
100 |
125 |
150 |
|||||||||
|
额定流量系数KvS |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
|||||||||
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
|||||||||
|
允许压差
|
PN16 |
1.6 |
1.5 |
1.2 |
||||||||||||||||
|
PN40 |
2.0 |
|||||||||||||||||||
|
结构简图 |
||||||||||||||||||||
|
1：限流器 |
2：阀体 |
3：阀座 |
4：阀轴 |
5：阀盖 |
||||||||||||||||
|
6：波纹管 |
7：膜盖 |
8：膜片 |
9：充注阀 |
|
||||||||||||||||
|
允许工作温度 |
||||||||||||||||||||
|
公称通径DN |
15~125mm |
150~250mm |
||||||||||||||||||
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|||||||||||||||||
|
冷却灌≤200℃ |
冷却灌和加长≤200℃ |
|||||||||||||||||||
|
软密封 |
≤150℃ |
|||||||||||||||||||
额定流量系数、噪音衡量系数、允许压差
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
额定流量系数KvS |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
节流器压差的流量范围（m3m/h） |
0.02Mpa |
0.1-2 |
0.2-3- |
0.2-4 |
0.4-7 |
0.6-11 |
0.8-16 |
3-28 |
4-40 |
6-63 |
8-80 |
12-125 |
15-150 |
18-180 |
|
0.05MPa |
0.2-3 |
0.3-4.5 |
0.3-6 |
0.5-10 |
0.8-16 |
1.1-24 |
4-40 |
6-58 |
9-90 |
12-120 |
18-180 |
22-220 |
25-250 |
|
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允许压阀（Mpa） |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
PN40 |
2.0 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：流量阀的节流量器分别为0.02MPa和0.05MPa两种，应根据实际情况选用，选取时阀前后 的压差大于该节流器压阀。

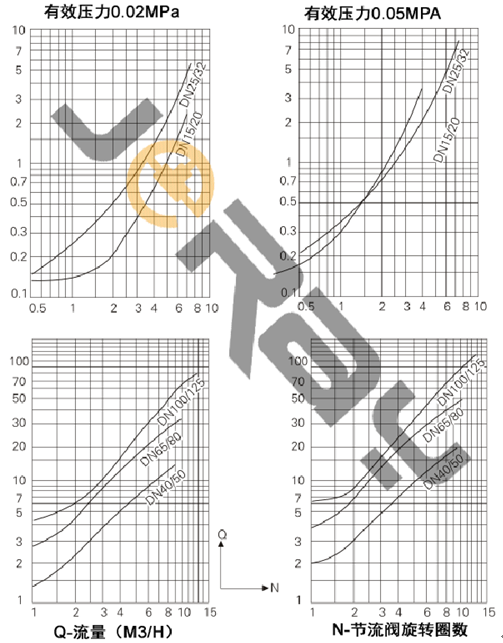

校准图：为更准确、快速调定阀的流量，提供以下校准图供用户参考（如需更精确设定或公称通径DN150~250的阀门设定流量时，采用流时计测图）笨校准图只适用于水，其它介质可参该图，并在实际汉程中进行适当调整。
|
控制阀尺寸及重量（如图1-图3） |
|||||||||||||
|
DN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L (mm) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B (mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
重量（Kg） |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
|
B1 (mm） |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
630 |
855 |
1205 |
|
重量（Kg） |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
140 |
210 |
300 |
|
执行器尺寸及重量（如图4） |
|||||||||||||
|
有效面积（C ㎡） |
250 |
||||||||||||
|
R(mm) |
263 |
||||||||||||
|
H(mm) |
150 |
||||||||||||
|
重量（Kg） |
9 |
||||||||||||
