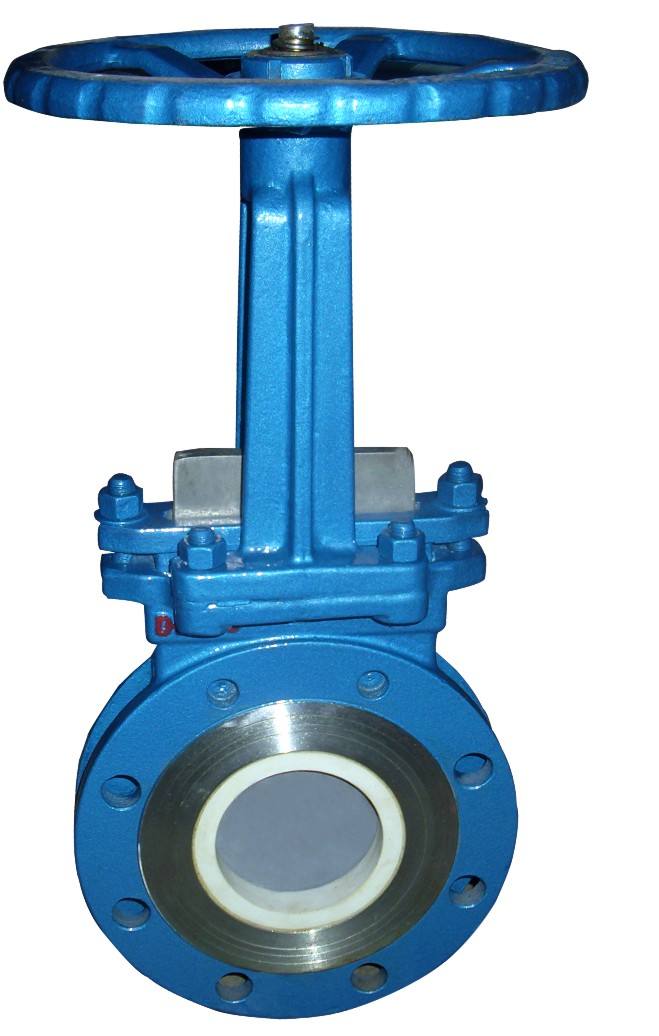

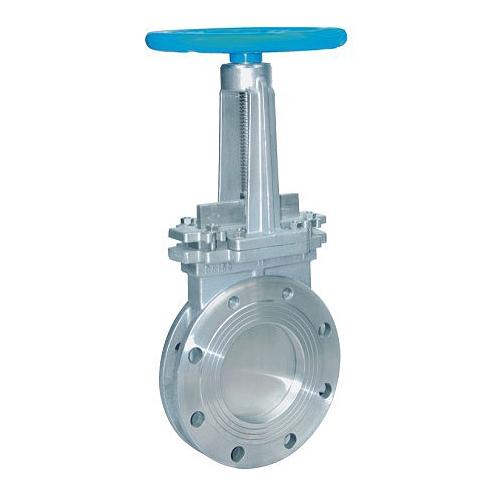

刀型闸阀(简称刀阀),是一种设计轻巧的薄型阀门,此产品主要用于矿上电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油和化工等现代工业领域上。
具有结构紧凑、操作灵活、流道畅通、流阻小、重量轻、密封面自动清洁、结构长度短、安装空间小、安装方便、维修简单等特点;可根据用户需求配置手动、气动、电动、液动装置执行器,可以实现远程自动控制。
设计特色
|
|
产品范围
|
扭矩低,操作灵活
零泄漏填料及填料函设计
启闭处于无磨擦区域状态
全圆形的直流通道设计,不存渣、不卡阻
阀体上的导向块使闸板正确运动
阀体上挤压块保证闸板有效密封
全开全关状态,可实现双向加锁装置,防误操作
刀板两侧大圆弧设计,改善应力状态,提高填料寿命
|
|
|
|
|
尺寸
|
:
|
2~24”(DN50~DN600)
|
压力等级
|
:
|
100~150Psi (0.6~1MPa)
|
主体材料
|
:
|
不锈钢、碳钢
|
密封方式
|
:
|
软密封和硬密封
|
内件材料
|
:
|
可按客户要求制作
|
设计标准
|
:
|
按MSS-SP-81
|
试验标准
|
:
|
软密封按API598 零泄漏
硬密封按 MSS-SP-81
|
连接形式
|
:
|
按 MSS-SP-81
|
|
